Hukum Kelistrikan Arus Bolak-Balik

ARUS BOLAK – BALIK

A.       PENGERTIAN ARUS LISTRIK BOLAK-BALIK

1.      Membedakan Tegangan Ac Dan Teganga Dc

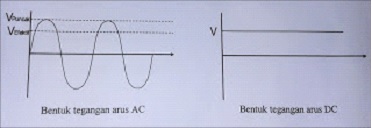

Arus bolak-balik atau alternating current (AC) sangat berbeda dengan arus searah. Besarnya tegangan arus searah atau direct current (DC) selalu tetap terhadap waktu, sedangkan besarnya tegangan AC selalu berubah terhadap waktu. Tegangan pada listrik arus bolak-balik membentuk sinusoidal sedangkan tegangan pada listrik arus searah membentuk garis lurus. Perbedaan tegangan DC dan AC dapat kita amati dengan menggunakan alat ukur yang disebut osiloskop.

Pada tegangan AC terdapat tegangan puncak dan tegangan efektif. Tegangan puncak yaitu tegangan maksimal dari listrik AC sedangkan tegangan efektif yaitu tegangan yang terukur saat diukur dengan voltmeter. Hubungan matematis antara tegangan puncak atau tegangan max dengan tegangan efektif yaitu:

2.      Arus Dan Tegangan Sinusoidal



Sumber arus bolak-balik adalah generator ac yang dapat menghasilkan ggl induksi sebesar

Pada rangkaian arus bolak-balik yang mempunyai hambatan R berlaku juga hukum Ohm. Dengan demikian

B.       IMPEDANSI, TEGANGAN DAN ARUS BOLAK-BALIK

Dalam rangkaian sederhana bolak-balik umumnya terdapat komponen resistor, inductor dan kapasitor. Pada masing-masing komponen tersebut bila dialiri arus listrik AC akan timbul impedansi, tegangan dan arus.

1.      Impedansi

Impedasnsi yaitu hambatan atau reaksi pada rangkaian arus bolak-balik. Hambatan pada resistor dinamakan reaktansi resistantif ( X_R ), pada kapasitor dinamakan reaktansi kapastiif ( X_C ), dan pada inductor dinamakan reaktansi induktif ( X_L ). Besarnya masing-masing hambatan tersebut adalah :

Jika komponen tersebut dalam rangkaian seri seperti di atas, maka impedansinya adalah :

2.      Tegangan Dan Arus Bolak – Balik

Besarnya tegangan total pada rangkaian arus bolak – balik di atas yaitu:

Rangkaian di atas merupakan rangkaian seri, sehingga besarnya arus yang mengalir pada rangkaian tersebut sama besar :

3.      Hubungan Impedansi, Tegangan Dan Arus Bolak-Balik

Secara matematis, hubungan hambatan, tegangan dan arus AC sama dengan pada arus DC berlaku hukum Ohm :

Diagram Pashor

Hubungan antara R, L, C dan Z dapat dinyatakan dalam suatu diagram yang dinamakan diagram pashor. Hubungan XR, XL. Dan XC di gambarkan dalam suatu system sumbu koordinat seperti pada gambar:

θ = beda fase antara tegangan  ( V ) dan arus ( I ) pada rangkaian listrik AC

Resonansi

Resonansi yaitu keadaan dimana XL = XC . keadaan ini dapat terjadi pada frekuensi tertentu. Frekuensi saat terjadinya resonansi disebut frekuensi resonansi besarnya ;

C.      KAPASITOR DALAM RANGKAIAN ARUS BOLAK-BALIK

1.      Pada Ragkaian Kapasitif Arus Mendahului Tegangan

Sebuah kapasitor  ( C ) yan dihubungkan dengan sumber arus bolak-balik ditunjukkan pada gambar. Rangkaian seperti ini disebut rangkaian kapasitif.

Besarnya arus dan tegangan pada rangkaian kapasitif dinyatakan dengan persamaan:

2.      Beda Fase Pada Rangkaian Kapasitif

Dengan melihat grafik sinusoidal dapat dinyatakan bahwa beda fase atau selisih fase  anatara arus dan tegangan pada rangkaian kapasitif adalah  90 derajat ½ π , dengan tegangan ketinggalan oleh arus atau arus mendahului tegangan.



3.      Reaktansi Kapasitif

Hambatan yang timbul pada kapasitor yang dihubungkan dengan rangkaian arus bolak-balik disebut reaktansi kapasitif. Besarnya reaktansi kapasitif di rumuskan :

D.      DAYA PADA RANGKAIAN AC

Inductor murni L dan kapasitor murni C yang berbeda dalam rangkaian AC tidak pernah membuang energy listrik, tetapi hanya melakukan pengalihan bolak-balik energy dari rangkaian ke medan magnetic atau medan listrik. Lain halnya dengan arus yang mengalir melaui penghambat  R . di dalam R , energy di ubah menjadi kalor yang tidak dapat di ubah kembali ,menjadi listrik.

Besarnya energy listrik per satuan waktu yang di ubah menjadi kalor disebut daya listrik. Daya listrik pada rangkaian AC identik dengan daya lisrik pada rangkaian DC yaitu :

Dalam hal ini V_R adalah komponen tegangan yang sefase dengan arus, dengan demikian maka :



besaran cos θ disebut factor daya pada rangkaian. Karena θ dapat berubah, maka daya rangkaian AC pun dapat berubah menurut besarnya sudut fase. Jika pada rangkaian hanya ada R, atau tidak ada L dan C, maka θ = 0 sehinggan cos θ = 1 . dalam keadaan itu , P = V . i

E.       PEMAKAIAN ARUS LISRIK AC

1.      Transmisi Tenaga Listrik

Listrik dari PLN yang kita pakai di rumah adalah listrik arus bolak-balik ( AC ) .Listrik bisa masuk ke rumah kita melalui suatu cara yang disebut transmisi tenaga listrik

2.      Pemakaian Listrik Di Rumah Kita

Arus listrik masuk ke rumah kita melalui kWh meter dan pembatas daya. Alat kWh meter berfungsi untuk mengatur banyaknya energy listrik yang digunakan, sedangkan pembatas daya berfungis untuk membatasi daya maksimum yang dapat di gunakan di rumah kita.
